【产品说明】
FRP加强芯物理性能
项目 |
单位 |
指标 |
密度 |
g/cm3 |
2.05~2.15 |
拉伸强度 |
Mpa |
≥1100 |
拉伸弹性模量 |
Gpa |
≥50 |
断裂伸长率 |
% |
≤4 |
伸长1%时抗拉力 |
N |
具体 |
线膨胀系数(23-80) |
10-6k-1 |
5~7 |
吸水率 |
% |
≤0.1 |
最小弯曲半径 |
|
≤直径的40倍 |
扭转强度 |
|
合格 |
与光缆填充膏的相容性 |
|
相容 |
检测项目 |
检测方法 |
指标 |
拉伸强度(MPa) |
ASTMD3916 |
≥1100 |
拉伸弹性模量(GPa) |
ASTMD3916 |
≥50 |
弯曲强度(MPa) |
ASTMD790 |
≥1100 |
弯曲强度性模量(GPa) |
ASTMD790 |
≥45 |
拉伸断裂系数(%) |
ASTMD3916 |
≤4 |
线性膨胀系数 |
ASTMD696-79 |
6×10-61/oC-7×10-61/oC |
直径公差 |
QIZFM01-1997 |
直径 × ±2% |
最小弯曲半径 |
QIZFM01-1997 |
40 × 直径 |
比重 |
|
2.05︿2.15 |
产 品 规 格 标准直径(单位mm)
0.3×6; 0.45; 0.70; 0.90; 1.00; 1.20; 1.30; 1.40; 1.50; 1.60; 1.70; 1.80; 2.00; 2.10; 2.25;2.30; 2.40; 2.50; 2.60; 2.65; 2.70; 2.80; 2.90; 3.00; 3.20; 3.50; 3.70; 4.00; 4.50; 5.00;
标准长度
直径(0.45-3.00mm) 标准交货长度≥25km
直径(3.00-4.50mm) 标准交货长度≤15km
非标准直径和非标准长度可按用户要求生产

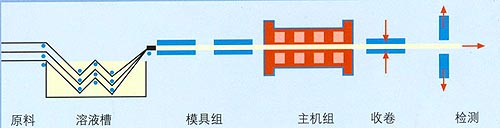

FRP加强芯制造工艺流程图
FRP光缆加强芯成品包装
FRP光缆加强芯
光缆加强芯属非金属材料,具有如下技术特点:
1、对电击不敏感,适用于多雷电、多雨等气候环境地区;
2、不受感应电流干扰,非金属光缆可紧挨着电源线和电源装置铺设、安装;
3、不会产生因金属腐蚀产生的有害气体而影响光纤传输;
4、FRP光缆加强芯的强度/重量比高;
5、芳伦纤维增强塑料(KFRP)加强芯,有着高强度、低延伸率的优良技术特性;
6、FRP外加强自承式光缆新型结构具有防枪击、防小动物噬咬、防白蚁显著优势。
FRP加强芯优点
1.全部电介质使用范围广
2.低延伸率/高模量
3.耐腐蚀,与光缆其他材料的相容性很好,寿命长
4.比重小,约为钢丝比重的四分之一,同等尺寸可提供大长度的盘长
5.表面光洁度好,尺寸稳定,易于加工和敷设
6.不会因为金属腐蚀产生有害气导致氢损而影响光缆的传输性能
7.对电击不敏感,不受电磁干扰
8.具有较优的强度/质量比
