光纤常见现象和故障

作者:admin    来源:未知    发布时间:2020-04-26 16:34    浏览量:
判断光纤故障中的现象和故障点的可能范围。
光缆故障的主要原因为了保证光传输信号长距离、低损耗的应用特性,光缆线路必须满足一定的物理环境条件。任何轻微的光缆弯曲变形或光污染都会导致光信号下降,甚至中断通信。
1、光缆路由线路由于光缆本身的物理特性和生产过程的不均匀性,使光信号的传输在任何时候都被扩散和吸收。当电缆链路过长时,会导致整个链路的光信号整体下降超过网络规划的要求,光信号下降过大,会使通信效果下降。
2、光缆放置的弯曲角度过大光缆弯曲下降和压缩下降实质上是由于光缆在光传输过程中的变形不能满足全反射。光纤具有一定的可弯曲性,但当光纤弯曲到一定角度时,会引起光信号在光缆中传播方向的变化,导致弯曲下降。这就要求在布线施工中,要特别注意线路要留有足够的角度。
3、压缩光缆或折断光缆的故障是最容易发生的故障,或自然灾害造成光纤受外界因素影响,在连接器盒或光缆内部发生断裂时产生小的不规则弯曲甚至断裂,从外观上找不到断点,但在光纤断裂点会发生折射率的变化,甚至形成反射损耗,使光纤传输信号质量变差。此时,利用OTDR光缆测试仪检测反射峰的方式来寻找光纤内部的弯曲损耗或断裂点。
4、光纤接头施工焊接故障在光纤敷设过程中,经常使用光纤焊接机将两段光纤融为一体。由于光纤芯层是用玻璃纤维进行焊接的,所以在施工现场的焊缝需要根据焊接过程中正确使用的电缆类型进行焊接,因为操作不符合施工规范和施工环境的变化,容易使光纤被沾污,导致焊接过程中混入杂质,造成整条链路的通信质量下降。
5、光纤芯线直径不同的光纤敷设往往采用多种移动连接的敷设方法,如法兰连接,常用于建筑物的计算机网络敷设。主动连接的损耗一般较低,但主动连接时光纤端面或法兰端面不干净,芯光纤直径不同,接头松动,会使接头损耗大大增加。通过OTDR或双端电源测试,可以发现内核直径不匹配。应该注意的是,单模光纤和多模光纤除了纤芯直径之外,传输模式、波长和衰减模式完全不同,因此它们不能混合。
6、光纤接头污染尾部光纤接头污染,跳光纤受潮是光纤失效的主要原因。特别是在室内网络中有大量的短纤维,而各种网络交换设备、光纤连接器插头、法兰的更换、转移都非常频繁。在操作过程中,灰尘过大、插头脱落、手指接触等都容易使光纤接头变脏,会使光路无法调整或光衰减过大。应该用酒精棉来清洗。
7.接头抛光不良也是光纤链路的主要故障之一。在真实的物理环境中,理想的纤维切割面并不存在,有一些起伏或斜坡。当光缆链路中的光遇到这种切割面时,由于不规则的接合面而产生的光漫反射和光反射将使光的衰减大大增加。在OTDR测试仪的曲线上,抛光不良部分的衰减面积比正常端面的衰减面积大得多。
8、光缆连接器点接触故障连接器接触不良主要出现在ODF框架光缆配电箱和光开关上。主要原因是施工操作不达标或连接设备质量问题,或连接法兰故障,导致光纤接头密封不良。

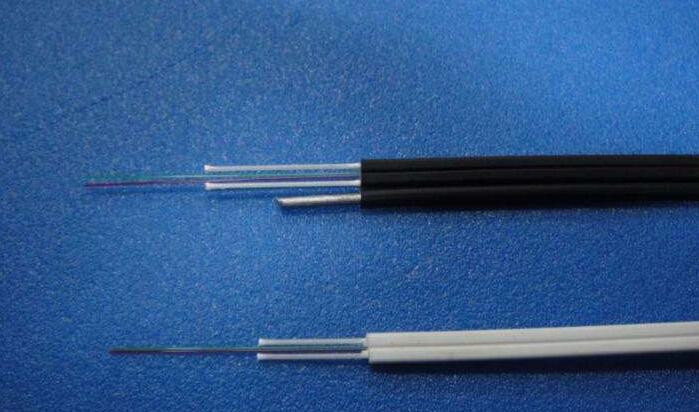

玻璃纤维光缆
